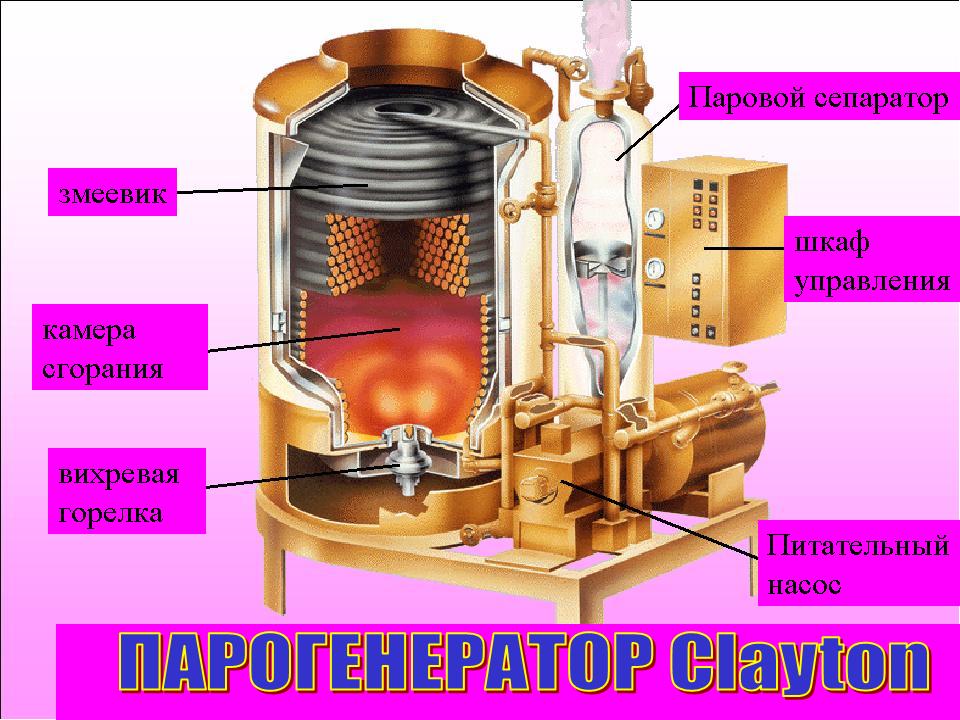

устройство парогенератора Clayton

ЗМЕЕВИК.
Поверхность нагрева парогенератора состоит из одной непрерывной спиралеобразной трубы (змеевика), изготовленной таким образом, что вода, циркулирующая в ней, и дымовые газы, отводимые сквозь спирали змеевика, движутся с большой скоростью навстречу друг другу. Точно определенные промежутки между витками змеевика позволяют обеспечить точное управление циркуляцией дымовых газов. Скорость потока воды и пара поддерживается сбалансированной, благодаря постепенному увеличению диаметра трубы змеевика. Противоток дымовых газов и пароводяной смеси обеспечивает максимально возможный теплообмен и быстродействие котла. При использовании жидких топлив предусмотрена автоматическая очистка поверхности нагрева змеевика.

СЕПАРАТОР.
Сепаратор пара циклонного типа обладает исключительно высокими характеристиками и позволяет получить максимально сухой пар, содержащий не более 0,5% влаги при любой нагрузке. При рабочих параметрах влажность пара не превышает 0.2%. Конденсат из сепаратора возвращается в деаэратор.

КАМЕРА СГОРАНИЯ.
Стенки камеры сгорания образованы кольцами монотрубного змеевика, который выполняет функцию водяного охлаждения камеры, сводит к минимуму потери на тепловое излучение и обеспечивает безопасные и комфортные условия труда. Компактная конструкция ограничивает количество не сгоревших газов, что является еще одним фактором безопасности.

МЕМБРАННЫЙ ПИТАТЕЛЬНЫЙ НАСОС.
Уникальный диафрагменный насос создан компанией Clayton для работы в условиях высоких температур и давлений питательной воды. За исключением клапанов, вода не находится в контакте с движущимися деталями, кроме того, насос не имеет сальниковых или механических уплотнений, используемых для предотвращения утечек. Каждый питательный насос соответствует конкретному типу котла, с которым он применяется, обеспечивая оптимальную циркуляцию воды без ее перегрева и осаждений в котле с минимальным числом автоматических продувок.

БЛОЧНАЯ ГОРЕЛКА С ВЕНТИЛЯТОРОМ.
Блочная горелка обеспечивает полное сгорание и максимальную передачу тепла. Вихревой факел формируется в камере сгорания таким образом, чтобы не иметь контакта с трубами змеевика, а дутьевой вентилятор постоянно поддерживает воздушный поток. На жидкотопливные форсунки горелки подается сжатый воздух, обеспечивая практически полное сжигание топлива. Специальное исполнение горелки обеспечивает в дымовых газах отсутствие СО и уровень NOx ниже 30 ррм.













                  Парогенератор на перегретый пар
